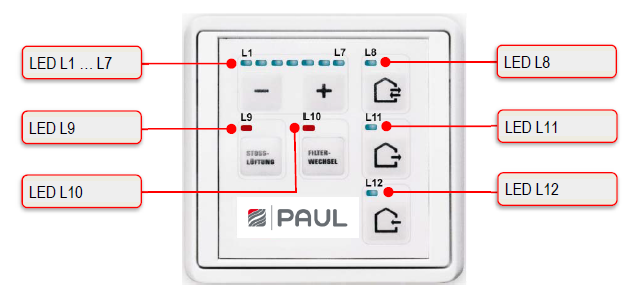

Signalisierungen der Fehlerzustände mit LED-Bedienteil
| LED-Bedienteil |
| LED-Kombination | Fehlermeldung | ||||||||||
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L11 | L12 | ||
|
X |
blinkt | Fehler Sensor oder Frostschutz (Außenlufttemperatur zu niedrig) Ventilatoren werden abgeschaltet, Bypass schließt | |||||||||
| X | blinkt | Fehler Lüfter 1 Hall: Ventilatoren werden abgeschaltet, Bypass schließt | |||||||||
| X | blinkt | Fehler Lüfter 2 Hall: Ventilatoren werden abgeschaltet, Bypass schließt | |||||||||
| X | X | X | blinken | Allgemeiner Fehler, die Fehlernummer wird mit den LEDs L1 bis L7 dargestellt | |||||||
| X | X | leuchten | Zulufttemperatur zu niedrig | ||||||||
| X | X | leuchten | Fehler Bypass (nur bei Novus) | ||||||||
| X | X | X | X | X | leuchten | Kommunikationsfehler Lüfterslave | |||||
| X | X | X | X | X | X | leuchten | Kommunikationsfehler Defroster | ||||
| X | X | leuchten | Kommunikationsfehler Heizregister | ||||||||
| X | X | X | leuchten | Kommunikationsfehler allgemein | |||||||
| X | X | X | leuchten | Allgemeiner BDE Fehler (Fehlende BUS-Kommunikation mit Bedieneinheit (BDE)) | |||||||
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L11 | L12 | ||

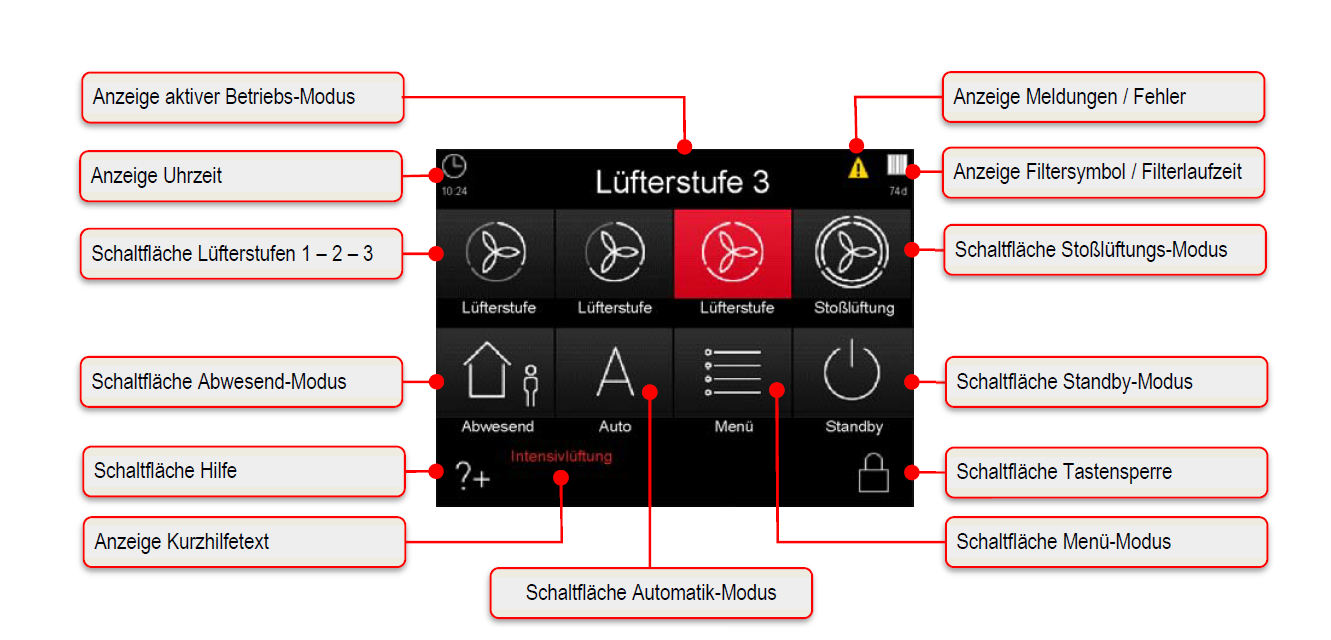

Fehlervisualisierung mit TFT-Touchpanel
| Fehlermeldung | Mögliche Ursache |
| Sensorfehler Sensor 1 | Sensorbruch oder Kurzschluss Temperaturfühler Version LINKS T1 Version RECHTS T3 |
| Sensorfehler Sensor 2 | Sensorbruch oder Kurzschluss Temperaturfühler Version LINKS T2 Version RECHTS T4 |
| Sensorfehler Sensor 3 | Sensorbruch oder Kurzschluss Temperaturfühler Version LINKS T3 Version RECHTS T1 |
| Sensorfehler Sensor 4 | Sensorbruch oder Kurzschluss Temperaturfühler Version LINKS T4 Version RECHTS T2 |
| Zulufttemperatur zu niedrig | minimale Zulufttemperatur < Sollwert |
| Außentemperatur zu niedrig | aktuelle Außenlufttemperatur < Sollwert; länger als 30 min |
| Fehler Lüfter 1 Hall | Version LINKS: Zuluftlüfter meldet keine Drehzahl Version RECHTS: Fortluftlüfter meldet keine Drehzahl |
| Fehler Lüfter 2 Hall | Version LINKS: Fortluftlüfter meldet keine Drehzahl Version RECHTS: Zuluftlüfter meldet keine Drehzahl |
| Fehler Bypass | Keine Endlagenposition, Bypass defekt (nur bei Novus) |
| Kommunikationsfehler Lüfterslave | Fehlende BUS-Kommunikation |
| Kommunikationsfehler Defroster | Fehlende BUS-Kommunikation |
| Komm.fehler Heizregister | Fehlende BUS-Kommunikation |
| Kommunikationsfehler allgemein | BUS-Komponenten der Steuerung werden nicht erkannt |
| Allgemeiner BDE Fehler | Fehlende BUS-Kommunikation mit Bedieneinheit (BDE) |
