Servo 1 / Servo 2

Hier kann ein defekt einer Außen- bzw. Fortluftklappe vorliegen.

Bei der ersten Inbetriebnahme darauf achten, dass die Transportsicherungsschrauben (M5x80) entfernt wurden und durch zwei Kreuzschlitzschrauben (M5x12) ersetzt werden.

• fährt die Klappe bei einschalten des Geräts auf bzw. zu
• ist die Mechanik der Klappen blockiert
• Ist der Servomotor laut Schaltplan angeschlossen

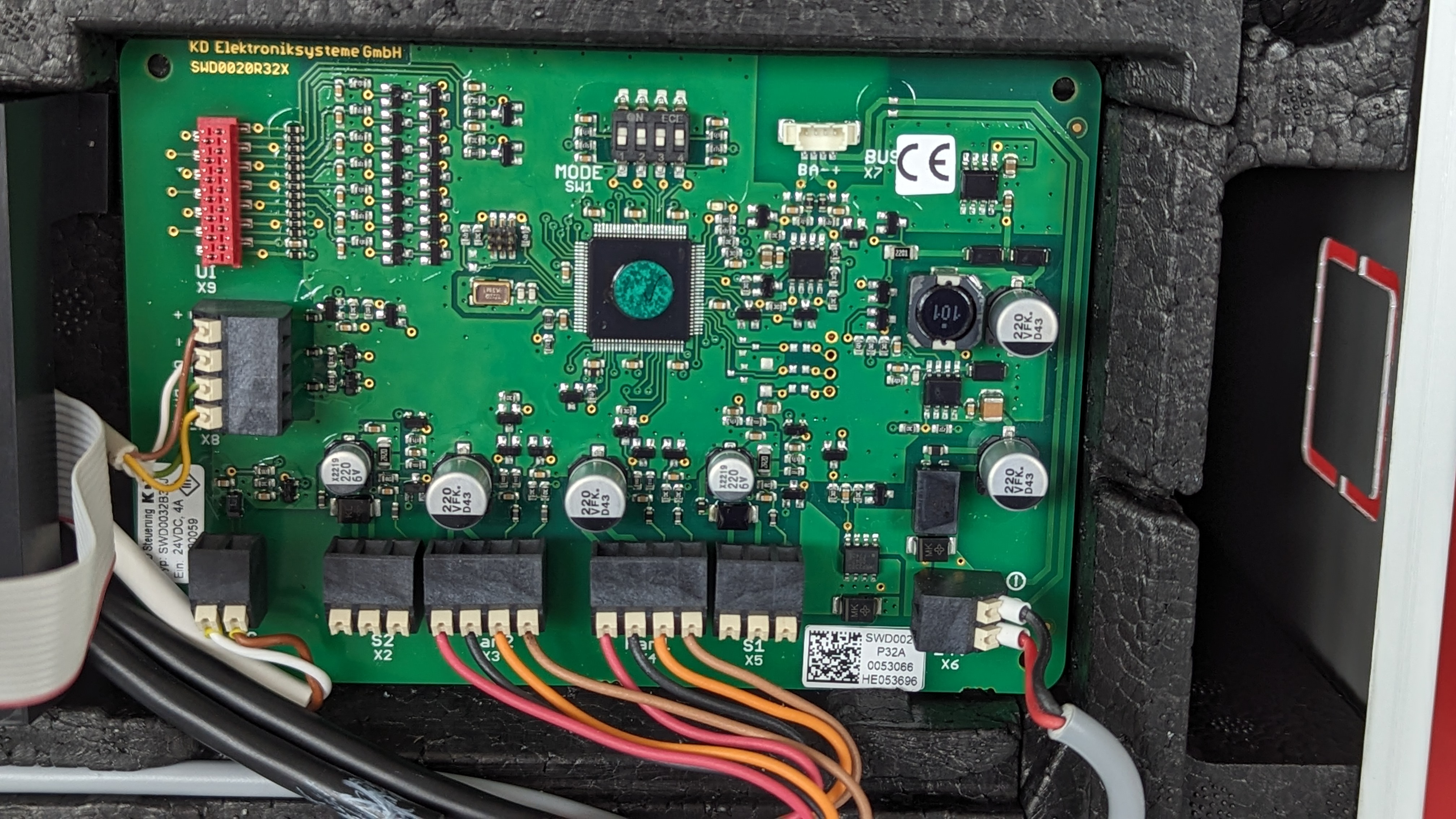

• liegt die Spannungsversorgung von 6 V an der Platine an

Mögliche Ursachen:

• Sollte keine Spannung an der Platine anliegen muss die Steuerplatine getauscht werden
• Wenn Spannung anliegt ist die Klappeneinheit defekt und muss getauscht werden

Diese muss durch einen Servicetechniker getauscht werden.

--> Ersatzteilliste
